Tavola di rotazione MER7
Tavola di rotazione MER7
Prezzo del prodotto (IVA 0%)
1 160,00 € / Pz.
Il prezzo include IVA 25.5% è 1 455,80 €
- Disponibilità
- In magazzino
IVA 0% con un numero di partita IVA valido. Maggiori informazioni.
- Telefono
- +358 561 069 00
- mense@mense.fi
Le tavole di rotazione MER che contengono un motore idraulico hanno dozzine di possibilità d'applicazione. Il MER7 è adatto per la rotazione di attacchi su macchine piccole quando è richiesta chiaramente più coppia ma le dimensioni complessive restano contenute. Gli esempi includono il rotatore della benna di una piccola escavatrice, pinze leggere per la movimentazione di legname o materiali e la rotazione di utensili ausiliari su macchine per la manutenzione di proprietà.
| Specifiche tecniche della tavola di rotazione | |
|---|---|
| Coppia nominale | 3059 Nm |
| Momento di ribaltamento (max.) | 14.2 kNm |
| Coppia di tenuta | 20 kNm |
| Forza assiale statica (max.) | 220 kN |
| Forza radiale statica (max.) | 90 kN |
| Forza assiale dinamica (max.) | 63 kN |
| Forza radiale dinamica (max.) | 48 kN |
| Rapporto di trasmissione della tavola di rotazione | 47:1 |
| Pressione di esercizio | 50-200 bar |
| Portata d'olio richiesta | 10-60 l/min |
| Peso | 35 kg |
| Colore | nero |
| Dimensione massima del mezzo portante | ~ 3 t |
Include motore idraulico: modello BMR100 [100.8 cm3 /rev.], connessioni 1/2" G. Montaggio: attacco ovale a 2 bulloni, flangia SAE A, albero: 1" (25.4mm) SAE 6B, albero a 6 scanalature
Le tavole di rotazione vengono consegnate già riempite di grasso.
Accessori

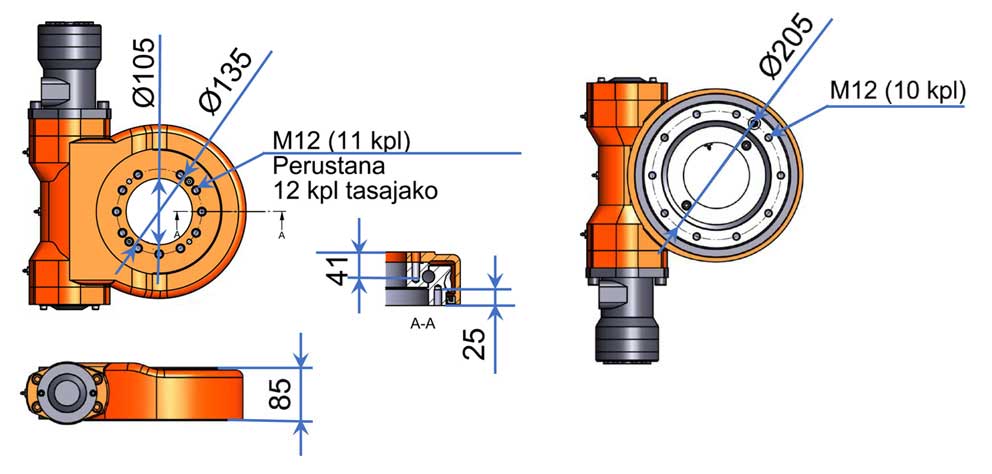

Tavola di rotazione MER7 - Dimensioni
La tavola di rotazione consente una rotazione illimitata e continua senza slittamento, pur sostenendo carichi elevati. Una rotazione ben controllata e stabile rende il lavoro più sicuro ed efficiente. Le attività diventano più semplici e veloci quando è possibile raggiungere angoli e ostacoli senza dover riposizionare frequentemente la macchina.
Cosa sono il carico assiale, radiale e il momento di basculamento?
Il carico assiale è parallelo all'asse della tavola di rotazione.
Il carico radiale significa carico verticale rispetto all'asse della tavola di rotazione.
Il momento di basculamento è il carico moltiplicato per la distanza tra la posizione del carico e il centro della tavola di rotazione. Se la coppia generata dal carico e dalla distanza è maggiore della coppia nominale del momento di basculamento, il riduttore di rotazione si rovescerà.
